型枠支保工について


Hyper System 3T/6T

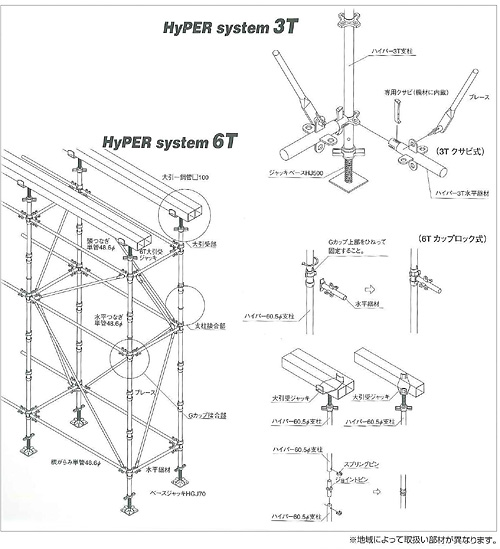

スケルトンコーポレーション Hyper System3T・6T

スケルトンコーポレーション Hyper System3T・6T
■特長
ハイパーシステムは、6Tタイプ・3Tタイプの2種類があり、耐荷重、建設物の形状、施工者の好みに合わせて選ぶことができます。さらにこのハイパーシステムは、鉛直荷重を受け止める支柱に対して、従来重きを置かれず、本数を削減されることで事故の原因となっていた、水平力の抑止に大変有効なブレースをワンタッチで取り付けられる方式にし、安全性の大幅な向上を実現しました。

■ベタ支柱支保工システム

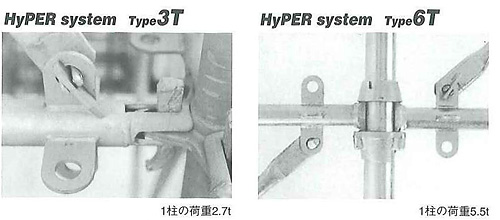

比較的システムの転用を行わない土木工事などに使用される工法です。支柱1本あたり(3T=2.7ton,6T=5.5ton)と強力なため、建築、土木を問わずフレキシブルに対応できるのが魅力です。

■四角塔式支保工システム
階高の高いスラブの支持や、躯体が複雑で取り回しにくいスラブの支持などに用いられます。また、上部のジャッキをゆるめて四角塔ごと移動させるのも、ハイパー移動アウトリガーの使用により四角塔自体を解体することなく移動ができます。



■資料

Hyper System 3T/6Tについての詳しい資料は下記から。

■PDFダウンロード
ダウンロード
ダウンロード
容量:[1.87MB]

※PDFの閲覧にはAdobe Readerが必要です。
Get ADOBE READER


3Sシステム

3Sシステム

Scaffolding (足場)
Shoring (支保工) and
Structure (構造物)


三つの単語の頭文字“S”をとって名付けられたシステムでその名の通り、土木、建築、プラントをはじめ、あらゆる業界で足場工事、支保工工事、仮設スタンド等の仮設構造物として使用され、数多くの実績と高い評価を得ております。

■特長
1.3Sシステムはワンタッチ式のクサビ式クランプで、組立・解体が早く、しかも簡単です。

2.組立時、ハンマー以外の特殊工具の必要がなく、熟練作業者以外でも迅速、正確、確実に組立てることができます。

3.解体後、各パーツは最小限の大きさになり、人手による運搬ができるだけでなく、保管場所のスペース、運搬費の節約ができます。

4.ドブメッキで仕上げてある為、防錆性に特に優れています。

■用途
・複雑な形状を持つ構造物、困難な建築現場に
一般建築、体育館、プール、講堂、音楽ホール、競技場、アリーナ、駐車場等の足場、支保工

・重荷重、急斜面などのあらゆる土木工事現場に
サイロの足場・支保工、地下鉄、共同溝、橋梁、橋脚、下水処理場、沈埋函、高速道路上下部工

・機能美、造形美を活かして、各種イベントに
観客席、オブジェ、ディスプレイ、パビリオン、モジュール、ステージ、昇降階段

■使用材料、材質
・Ф42.7ホリゾンタル他・・・Ф42.7×2.4   STK540
・VPM及びVPMSバーチカル・・・Ф48.6×2.4   STK540
・Ф48.6ホリゾンタル他
・VPH及びVPHSバーチカル他・・・Ф60.5×2.4   STK540

■許容荷重
◆足場時
・3.92kN(0.4t) / 1スパン
◆支保工時
・VPM及びVPMS 25.4kN(2.6t) / 1柱(最大)
・VPH及びVPHS 49.9kN(5.1t) / 1柱(最大)
・BOC(斜めブレース)11.7kN(1.2t) / 1本(最大)
・HLL(ロングスパンホリゾンタル)  ※29.4kN(3.0t) / 1枠
・BSCO2(下部支持フレーム)    ※26.4kN(2.7t) / 1枠
・BSF03~05(下部支持フレーム) ※31.3kN(3.2t) / 1枠

※但し、荷重を全支点に載荷した際の許容荷重です。
偏荷重をかける際は、端部のつかみ金具800kg/個とし、片側2個ずつ両端部に4個となっておりますので、片側1.6tの端部反力で検討してください。

施工例 3S-SYSTEMオクタゴン用F-1先行型二段手すり・つま先板

施工例1 3S-SYSTEMオクタゴン用F-1先行型二段手すり・つま先板

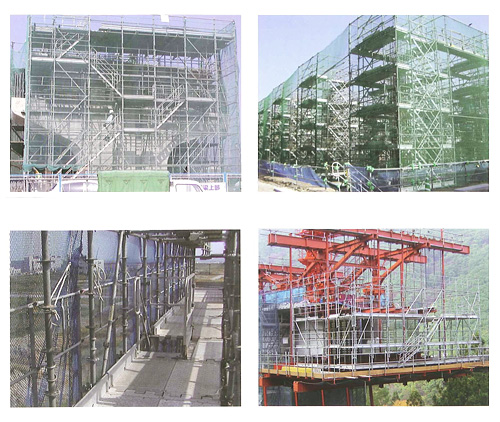

道路橋柱頭部支保工・足場及び先行型二段手すり

道路橋柱頭部支保工・足場及び先行型二段手すり

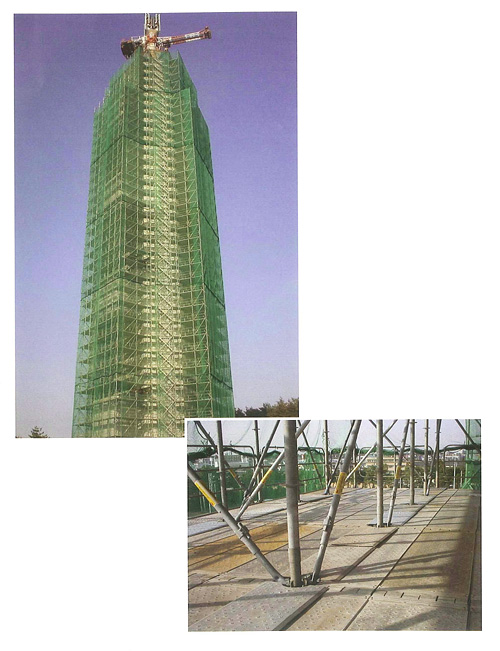

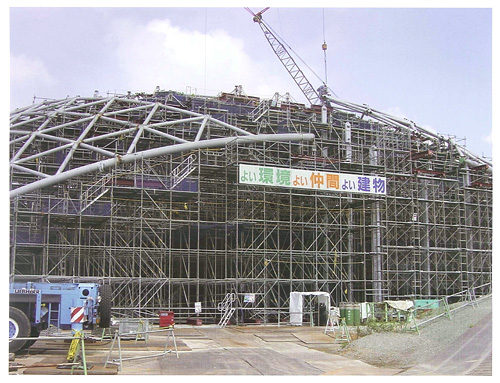

屋根鉄骨 仮受イベント・足場

屋根鉄骨 仮受イベント・足場

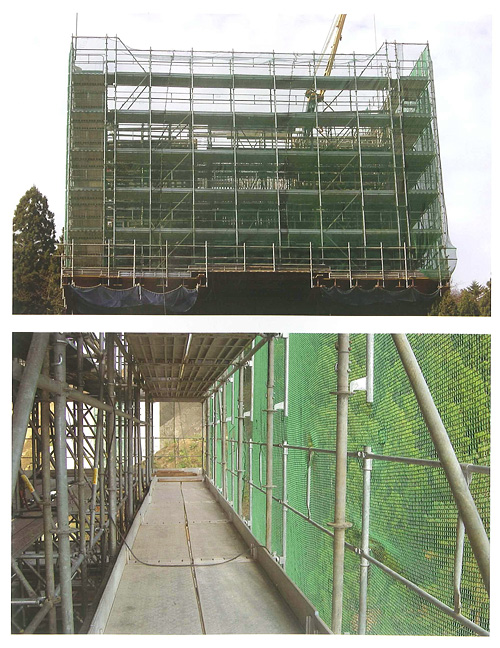

作業用足場及び昇降階段

作業用足場及び昇降階段

■資料

3Sシステムについての詳しい資料は下記から。

■PDFダウンロード

ダウンロード
容量:[5.33MB]

※PDFの閲覧にはAdobe Readerが必要です。



TSサポート

■許容荷重
・TSサポート
(主材径Ф60.5)-最大63.7kN(6.5tf)
(ただし1.7m毎に拘束時)
・軽量TSサポート
(主材径Ф48.6)-最大34.3kN(3.5tf)
(ただし1.7m毎に拘束時)


■特徴
1.足場兼用の強力サポート(支保工)としての機能
作業足場としての機能を果たしつつ、しかもそのまま強力支保工材として使用できる強靭さと便利さを兼ね備えています。



2.組立・解体は極めて簡単
TSサポートの主要部分となっている建地材とつなぎ材の着脱は、クサビ金具の緊結・解放によって行います。
極めて簡単で、しかも能率的です。

3.広い作業場と安全な通路の確保
強力な建地材によって構成される支柱ステージは広々としていて、ゆとりのある作業空間が確保できます。

4.機能化された部材構成
部材種類は必要最少限に工夫されていて使い易く、保管管理にも便利です。

5.イベントや景観材としても使える汎用性
本来の建設用資材としてばかりでなく、その構造形状、機能を活用して、イベント構造物、景観モニュメントなどにも使用されています。




■資料

TSサポートについての詳しい資料は下記から。

■PDFダウンロード

ダウンロード
容量:[2.44MB]

※PDFの閲覧にはAdobe Readerが必要です。
